Raf Sistemleri
ELEKTRONİKÇİ RAFLARI - ELEKTRONİK MALZEME ARABALARI- ELEKTRONİK MALZEME DEPOLAMA ÇÖZÜMLERİ
AÇIK SİSTEM- STARSYS™

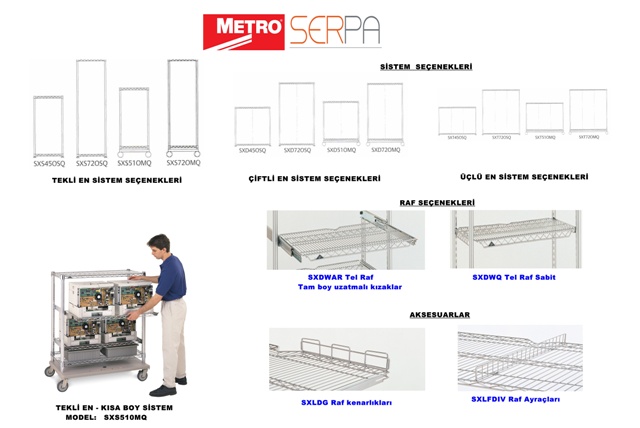

STARSYS™ AÇIK SİSTEM :Standart bir yapı üzerine ihtiyaçlarınıza göre konfigüre edip kullanabileceğiniz bir depolama ve taşıma sistemidir.Standart yapı 2 standart boy ölçüsüne sahiptir.110-120 cm düşük boy ve 180 cm yüksek boy. Yine bu sistem genişliği 3 standart genişliğe sahiptir.Tekli,Çiftlive üçlü genişlik.Bu standart yapıya karar verdikten sonra sisteminizi ara rafları istediğiniz sayıda alarak tamamlarsınız. Ayrıca yapacağınız sistemi mobil veya sabit olarak kullanabilir aksesuarlarla zenginleştirebilirsiniz.Bu sistem verimliliğe odaklanmış, elektronikçilerin ihtiyacı olan tüm depolama ve taşıma çözümlerini güvenli ve konforlu bir şekilde sunar.Opsiyonel tam boy uzatmalı raf kızakları standart raf ve arabalara göre daha fazla depolama kapasitesi sağlar. ESD ( Elektrostatic Discharge) Sınıflandırması : İletkendir.(Sadece sabit ve mobil üniteler)

SMARTTRAY ™ TEPSİ SİSTEMİ

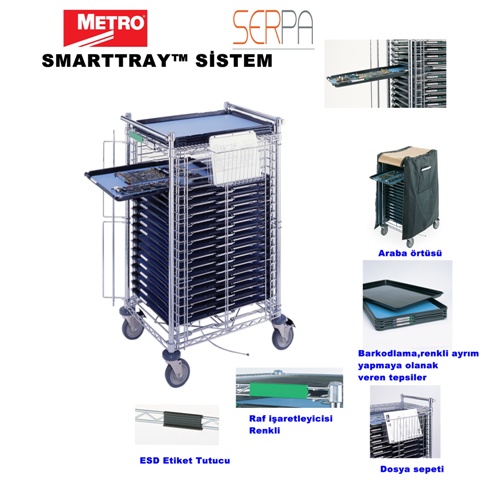

SMARTTRAY ™ SİSTEMİ Sağladığı yüksek seviyedeki ESD koruması , minimize ettiği PCB taşıma hasarları ve çok yüksek seviyelere çıkarttığı üretilen iş/zaman oranı ile verimliliği maksimize etmek için dizayn edilmiş bir sistemdir. Yandan ve önden yüklemeli olarak 2 çeşittir. 20 vey 30 tepsi kapasiteli olabilir. Barkod ve renk kodlama imkanları ile tepsilerin ve arabaların içindeki malzemleri kolayca ayırt edebilirsiniz. Bu sistemdeki tepsilerin taban ölçüleri 457 mm x 660 mm olup değişik ölçülerdeki elektronik kartları ve elektronik panoları taşıyabilir.Fiberglass kart ve pano tepsileri Metrostat™ malzemeden üretilmiş olup bu malzeme yüksek ESD koruması sağlar. 127 mm çapındaki tekerlekler süspansiyon emici olup ikisi frenli ikisi dönerlidir.Tepsi içlerine konan inlay’ler hassas malzemelerinizin yumuşak yüzeylerde durmasını sağlar.ESD korumalı ,kauçuk , çift taraflı ( ön yüz mavi arkası siyah renk) premium ve ESD korumalı tek renkli -mavi- vinly ekonomik olmak üzere 2 çeşittir.

MAKARA DEPOLAMASI -MAKARA RAFLARI -- SMT DESTEK ÜNİTELERİ

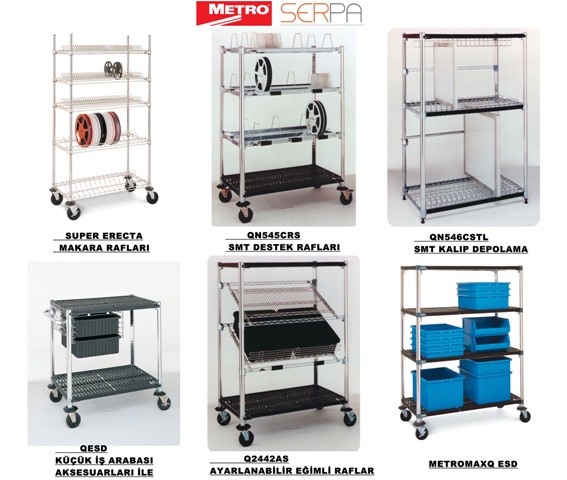

MAKARA RAFLARI (Super Erecta) Standart ölçüdeki makaralarınız için etkili bir depolama ve taşıma nethodu sunan Super Erecta sistem temelli makara rafları PCB üreticlerinin bu konudaki tüm ihtiyaçlarını karşılayacak şekilde dizayn edilmiştir.Super Erecta sistemindeki raf ayakları ve tekerlekleri ile combine edilerek kurulabilecek bu raflarda 2 çeşit vardır. 457 mm derinlik 914 mm uzunluğa sahip küçük makara rafları: Bu rafların her biri 78 adet 7" (178mm)’lik makaraları depolayabilir.Daha büyük makaralar için olan 2. model ise yine 457 mm derinlik ve 914 mm uzunluğa sahip olup 13-15" ( 330-381mm)’lik makaralardan 15 adet depolayabilir. ESD sınıfı: İletken plastik raf bağlantı bilezikleri ve (mobil uygulamalar için) iletken tekerlekler kullanıldığında iletkendir. SMT Makara Rafları ve Depolaması : Bu sistemi oluşturan rafların her birinde makaraların oturtulacağı çukur bölümler vardır.Bu bölümlere ya 2 sıra 7" (178mm) lik ve bir sıra 13"(330mm) lik makara dizilebilir yada 1 sıra 15" (381mm) lik makara dizilebilir.5 adet paslanmaz çelik raf ayracı bulunmaktadır.Bu ayraçlar makaralara destek olarak kullanılır.Bu ayraçlar 19 mm lik aralıklarla hareket ettirilebilir. En alttaki MetromaxQ raf her ünitede standarttır.Ayrıca ikisi frenli ikisi dönerli 4 adet 5MXDA serisi tekerlekler ve ASKCR topraklama kablosu standarttır.ESD sınıfı: Topraklama kablosu veya iletken tekerlekler ile iletkendir. AYARLANABİLİR EĞİMLİ RAFLAR: Ergonomik raf dizaynı 0-45 derece arasında ayarlanabilir, kutulu depolamalar için kullanılabilir.En alt ve en üstteki raf MetromaxQ2442 model düz raflardan oluşru. Ortada ihtiyacınız kadar eğimli raf kullanma imkanınız vardır.ESD sınıfı:Topraklama kablosu veya iletken tekerlekler ile iletkendir. SMT KALIP DEPOLAMASI:Bu sistemde alttan ve üstten tutturulan kalıp veya şablonların depolnamasında ve taşınmasında kullanılır. Her bir raf 38mm genişliğinde 19 adet kalıp alabilir ve 91 kg taşıyabilir.ESD sınıfı: Topraklama kablosu ve iletken tekerlekler kullanıldığında iletkendir. METROMAXQ ESD RAF SİSTEMLERİ : MetromaxQ sistemi uygulanan bu istemde raflar aynı MetromaxQ sisteminde olduğu gibi kolayca ayarlanabilir.Bütün polimer raf yüzeyi boyunca ESD koruması sağlayan sistemle üretilmişlerdir.

PCB TAŞIMA - DEPOLAMA

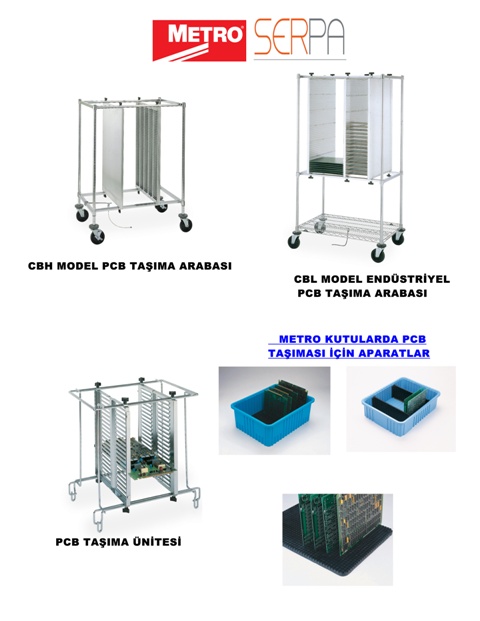

CBH MODEL STANDART PCB TAŞIMA ARABASI : Yatay kızaklar ile ayarlanabilir paneller 13mm aralıklarla dizilmiştir.Çok sayıda elektronik kart veya panel yükyip taşımak için idealdir.Açık krom kaplama paneller hava akışını ve iletkenliği sağlar.Standart üniteler 2 panelden oluşur. Ancak opsiyonel olarak ek panel ilave imkanı vardır.ESD sınıfı: İletkendir. CBL MODEL ENDÜSTRİYEL PCB TAŞIMA ARABASI: Bu arabada orta paneller kullanılarak taşıma kapasitesi 2 katına çıkartılabilir.Eğer orta panel kullanmadan kenar paneller kullanılırsa her bir ünite 96 adet 279 mm lik devre kartı alabilir. Orta panel kullanıldığında bu kapasite 192 adete çıkar. Panellerdeki kızaklar 571 mm uzunluğa ve 12,7 mm kalınlığa kadar devre kartlarını alabilir. Opsiyonel olan yüksek Isı kiti ile arabanızı 70-205 derece arasında bulunan ortamlarda kullanabilirsiniz.
